płytki z tlenku glinu do obwodów cienkowarstwowych, wafle z tlenku glinu do obróbki półprzewodników, podłoża elementów czujników

Jesteśmy w stanie wyprodukować wafle z tlenku glinu do maksymalnego rozmiaru φ 300 mm (φ 12 cali).
Dzięki dużej gęstości i niewielkiej liczbie porów możliwe jest tworzenie drobnych wzorów obwodów.
Obsługujemy również podłoża z drobnymi okrągłymi / kwadratowymi otworami lub szczelinami, a także polerowane podłoża.

Główne aplikacje

• A.AluminaPodłoża do obwodów cienkowarstwowych
• B.Podłoża elementów czujnika
• DO.Podłoża do obróbki półprzewodników

funkcje

• Możliwość wyprodukowania do maksymalnego rozmiaru φ 300 mm (φ 12 cali).
• Materiał ma niską chropowatość powierzchni (Ra 0,02 μm lub mniej) i niewiele porów powierzchniowych, co umożliwia tworzenie drobnych wzorów obwodów.
• Wysoka wytrzymałość na zginanie pozwala na zmniejszenie grubości.
• Mała strata dielektryczna styczna w paśmie wysokiej częstotliwości sprawia, że ​​idealnie nadaje się do stosowania z obwodami o wysokiej częstotliwości.

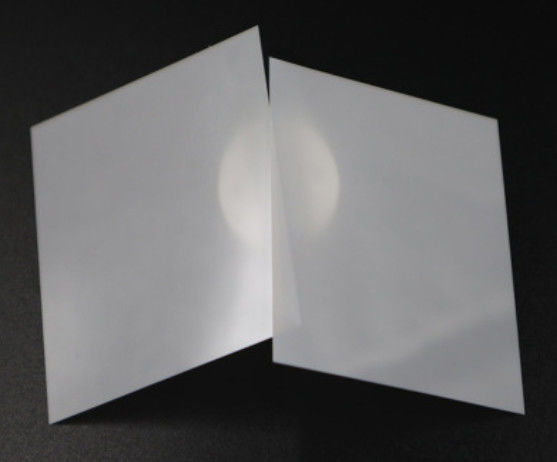

Wafle z tlenku glinu

Nasza firma


Wuxi Special Ceramic Electrical produkuje głównie tlenek glinu, azotek krzemu, cyrkon, steatyt, azotek boru, kordieryt, produkty z mulitu, szeroko stosowany w spawaniu metali, przewodniku elektronicznym, mechanice, montażu, izolacji, chemikaliach, przyrządach, tekstyliach, przemyśle jądrowym, polu lotniczym.Akceptujemy produkty próbne zgodnie z rysunkiem lub próbką.Zwykle trwa 15 dni, aby ukończyć produkt próbny. produkcja trwa zwykle 30 dni. Opakowanie towaru to karton lub PLT, możliwość negocjacji między sobą.
Sprzedajemy głównie towary do grupy Toshiba lighting w Japonii i Europie, a naszym celem jest dostarczanie towarów o wysokiej jakości w krótkim terminie.

Gwarancja jakości: produkcja masowa dzięki 100% kontroli
